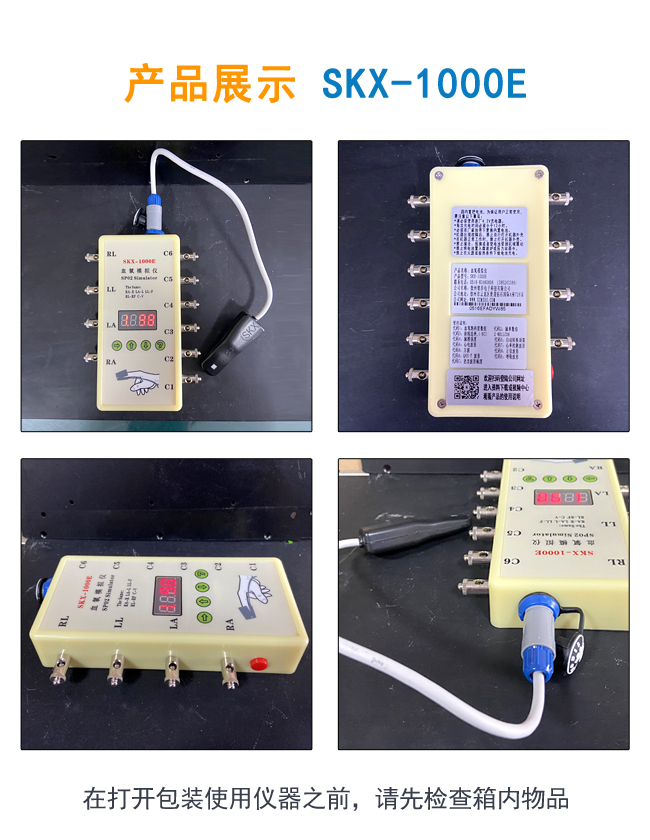

    SKX-1000E 血氧模擬儀(血氧+心電)

    SKX-1000E 血氧模擬儀(血氧+心電)

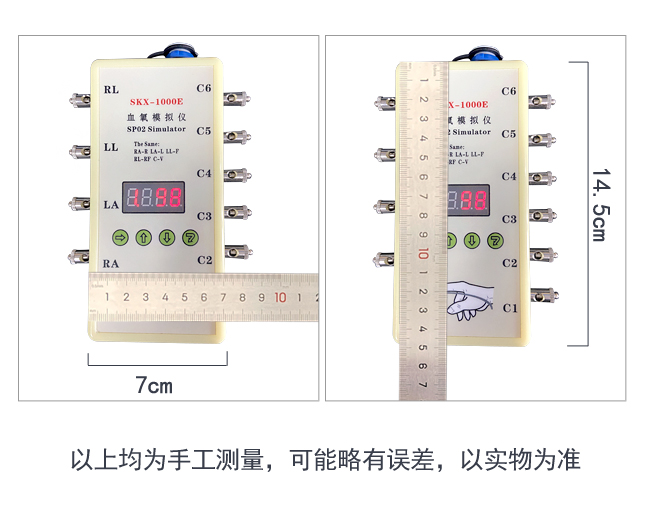

    尺寸重量說明(以下均為手工測量,可能略有誤差,具體以實物為準)

    名稱

    長(cm

    寬(cm

    高(cm

    重量(g

    儀器

    7

    14.5

    2.8

    244.5

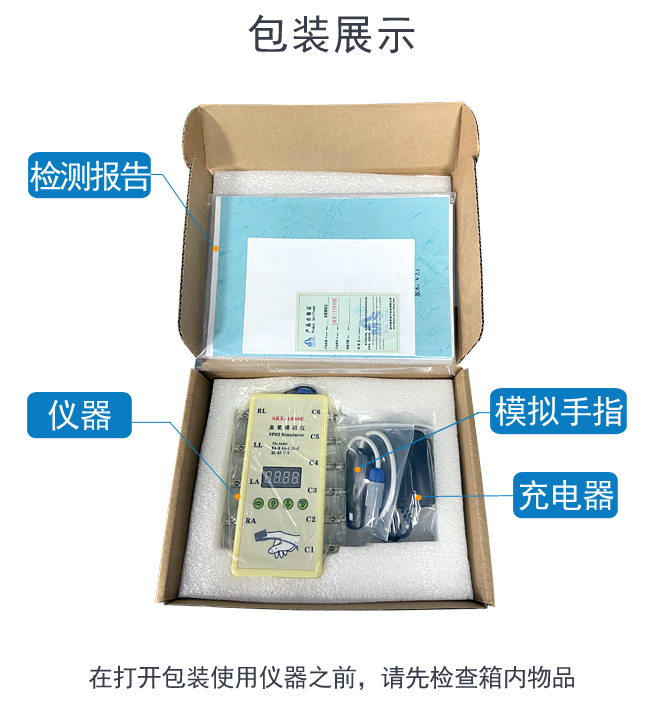

    包裝盒(內含儀器)

    25

    19

    7

    590



    SKX-1000E 血氧模擬儀(血氧+心電二合一功能數碼顯示) 使用說明


    性能簡介

    血氧部分性能介紹

    ◆  外置式模擬手指,可以方便連接任何血氧類檢測儀器;

    ◆  是一款多功能光學模擬儀,內置常用的BCI、Nellcor,MinDray,Masimo四種波形曲線;

    ◆  血氧飽和度模擬范圍:

        80%、85%、90%、98%,4點數值檢測校準,誤差≤1%

        60%、65%、70%、75%,4點數值檢測校準,誤差2%

    ◆  脈率模擬范圍:

        30bpm、60bpm、80bpm、100bpm、120bpm、160bpm、180bpm、240 bpm共8個測試點,誤差1bpm;

    ◆  脈搏強度范圍:

        1%、2%、4%、5%、20%


    心電部分性能介紹

    ◆  正常的心電波形,不同幅度及種類的12導同步波形;

    ◆  正反方向的心率檢測波形;

    ◆  方波,使用方波測量掃描速度;

    ◆  正弦波,測量幅頻特性

    ◆  可改變T波幅度,心率數值,R波幅度,R波寬度的模擬QRS波形;

    ◆  可改變呼吸率的呼吸波形+心電波形;

    ◆  可以設置心電波形信號幅度;


    波形代碼介紹

    本型號模擬儀的波形代碼功能如下內容:

    1、血氧飽和度數值,設置模擬儀的血氧數值;

    2、脈率數值,設置模擬儀的脈率數值;

    3、選擇血氧飽和度的數據曲線;

    4、正常的心電波形,不同幅度及種類的12導同步波形;

    5、正負三角波形;

    6、方波,使用方波測量掃描速度;

    7、正弦波,測量幅頻特性;

    8、改變T波幅度,心率,R波幅度,R波寬度的模擬QRS波形;

    9、模擬呼吸波形;

    A、設置信號的幅度大小;


    注意:

    ①  本模擬器上電后自動產生血氧數值為98%,脈率為80bpm,NELLCOR曲線的血氧參數數據和代碼是4的正常心電波形和呼吸率為15bpm的呼吸波

         形。

    ②  在血氧模擬手指上有

    ③  本模擬儀開機時默認Ⅱ?qū)?lián)幅度是1mV,在心率檢測波形、方波、正弦波、QRS波中,Ⅱ?qū)?lián)的幅度都是1mV。

    ④  當電池電量低于一定數值時,數碼管顯示的內容將閃爍顯示,表示電量不足,只能再持續工作4小時左右。這時請注意心電波形的幅度會有所降低。

    ⑤  心電部分的心電圖機接法:RA-R(右手),LA-L(左手),LL-F(左腿),RL-RF(右腿),C1-C6胸導。

    ⑥  心電部分的監護儀接法:RA-右手(白色),LA-左手(黑色),LL-左腳(紅色),RL-右腳(綠色),C1-C6胸導(棕色)。

    ⑦  心電部分的三導聯接法:RA-右手(白色),LA-左手(黑色),LL-左腳(紅色)

    ⑧  不同的標識對應接法:L-LA  R-RA  RF(N)-RL  F-LL  C-V。


    按鍵說明

    一共有四個按鍵,依次為選擇鍵、增加鍵、減小鍵、確認鍵,另外還有一組組合鍵。

    選擇鍵:

    此按鍵用來選擇要改變的參數,共有4個LED管來顯示4個代碼,從左到右,分別代表顯示的內容

    1代表波形代碼,2-4代表要更改的參數(2代表數值的百位,3代表十位,4代表個位)

    LED管右下腳的亮點,表示選中的參數;可以進行更改。

    增加鍵

    當使用選擇鍵選擇好更改內容后,使用此鍵進行參數更改。

    減小鍵:

    當使用選擇鍵選擇好更改內容后,使用此鍵進行參數更改。

    確認鍵

    當參數更改完畢后,此鍵確認后將確認參數的更改,并產生相應的波形。

    組合鍵

    按下選擇鍵的同時,再按下確認鍵,先松開確認鍵,再松開選擇鍵,再次按兩下確認鍵,則選擇了組合功能,將顯示不同的內容。


    分別說明用各個代碼對應的操作方法:

    1.  血氧數值:

    ★  血氧數值設置選擇為80%、85%、90%、98%,4點數值檢測校準,誤差1%;

                                       60%、65%、70%、75%,4點數值檢測校準,誤差2%;

    ★  初始數值:98%,通過增加、減小按鍵可以直接選擇并設置血氧數值。

    2.  脈率數值:

    ★  脈率數值設置選擇為:30bpm、60bpm、80bpm、100bpm、120bpm、160bpm、180bpm、240 bpm共8個測試點;

    ★  誤差1bpm;

    ★  初始值為80bpm,通過增加、減小按鍵可以直接選擇并設置血氧數值。

    3.  波形數據曲線選擇:

    ★  內置常用的 BCl、Nellcor、MinDray、Masimo 四種波形曲線

    4.  正常心電波形

    ★  心率設置范圍:10-250bpm;(初始數值:60bpm)

    ★  信號幅度固定。

    5.  正負心率檢測波形:

    ★  頻率范圍:10bpm-400bpm;(初始數值:75bpm)

    ★  幅度范圍:0.1mV-4mV(10:0.1mV,400:4mV)

    ★  2種模式,模式一:正向波形,模式二:負向波形;通過組合鍵進行選擇。

    6.  方波:

    ★  頻率范圍:0.1Hz-10Hz;(10:1Hz   100:10Hz)(初始數值:1Hz)

    ★  幅度范圍:0.1mV-4mV(10:0.1mV,400:4mV)

    7.  正弦波形:

    ★  頻率范圍:1Hz-100Hz;(初始數值:10Hz)

    ★  幅度范圍:0.1mV-4mV(10:0.1mV,400:4mV)

    8.  模擬QRS-T波形

    ★  此波形共有4種工作模式,模式一:可以改變T波的幅度;模式二:設置波形頻率;模式三:設置QRS波形的幅度;模式四:設置QRS波形的寬度,工

         作模式之間依次通過組合鍵進行轉換。

    ★  T波的幅度設置范圍:0.01mV-2mV;(初始數值:10)

    ★  波形頻率設置范圍:20bpm-300bpm;(初始數值:75)

    ★  QRS波形的幅度范圍:0.1mV-2mV;(初始數值:1mV)

    ★  QRS波形的寬度范圍:10ms-150ms;(初始數值:80ms)

    9.  模擬呼吸波形:

    ★  頻率范圍:5-150次/分。(初始數值:15bpm)

    ★  請注意,呼吸導聯為RA-LL,基線阻抗為1K。如果監護儀呼吸導聯為其他導聯,請?jiān)O(shè)置監護儀的相應參數或者更改對應的導聯連接方式。

    A.  信號幅度設置:

    ★  幅度范圍:0.1mV-4mV(10:0.1mV,400:4mV);(初始數值:100)

    ★  請注意,此幅度設置將影響到5、6、7的波形幅度。


      血氧模擬儀:SKX-1000A

     血氧模擬儀:SKX-1000B

     血氧模擬儀:SKX-1000D

     血氧模擬儀:SKX-1000D+

     血氧模擬儀:SKX-1000E+

    血氧模擬儀:H2-1000系列

      血氧模擬儀:SKX-1000FIII

     SKX-1000E   說明書下載
