儀器特點及功能介紹

       SKX-1000F 血氧模擬儀是徐州銘昇公司專業開發的一款用于測量血氧飽和度類產品開發及檢測的信號模擬工具，由于其可以產生不同曲線、不同脈

搏幅度的光學信號，是   開發測量血氧類產品的必備首選工具，其具有寬廣的信號幅度范圍，可以模擬出多種強度、頻率的血氧類信號，是開發測量血氧

類產品的重要工具。本模擬儀同時具有對血氧測量產品的檢測功能，用于檢測血氧類產品的各項參數指標是否可以到達國家標準要求。后續章節將詳細介

紹檢測過程中的設置等。

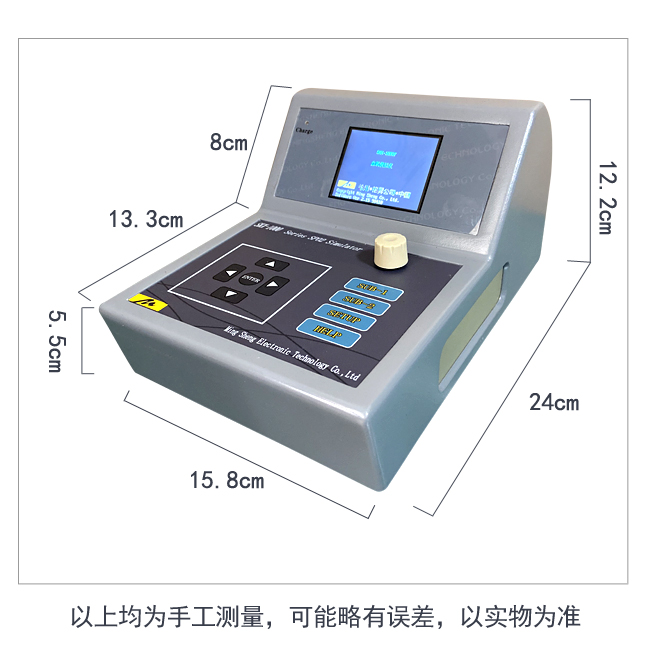

尺寸重量說明（以下均為手工測量，可能略有誤差，具體以實物為準）

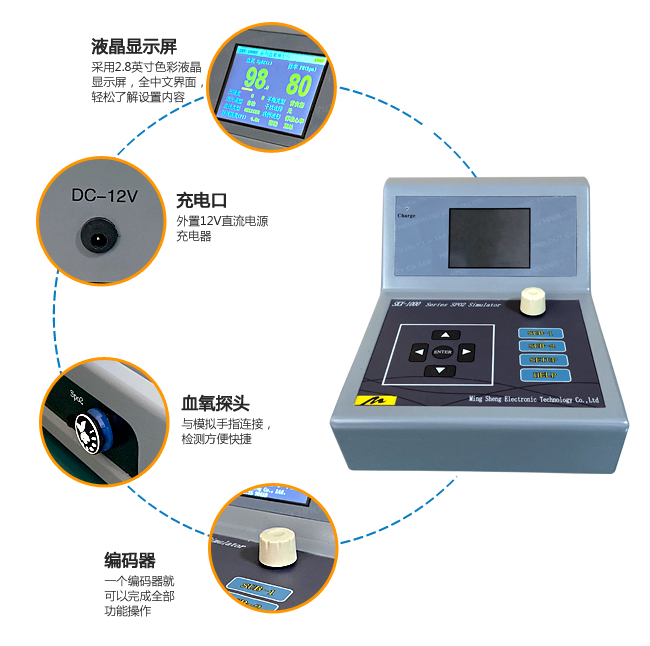

SKX-1000F 特點如下：

★  內置4節18650大容量鋰電池，電源管理模塊，在使用過程中保證電源穩定、低干擾的輸出、外置12V直流電源充電器。

★  采用菜單式操作，參數更改簡單、方便、快捷，方便用戶設置。

★  采用2.8英寸色彩液晶顯示屏，顯示菜單內容。

★  簡單的按鍵操作，菜單管理，使用簡單方便，更加提供了快捷按鍵，在開發過程中可以一鍵快速設置功能。

★  內置中英文的設置說明，輕松了解設置內容。

★  配備編碼器操作，全部功能操作一個編碼器就可以全部完成。

★  本模擬儀為透射式血氧光學模擬儀器。

★  可選擇模擬多種不同膚色，粗細的手指項；

★  可選擇多種干擾波形方式，抖動，波形漂移等；

★  可選擇多種病例，心率不齊，心動過速，心動過緩，高血壓，肥胖，特殊病例等；

★  可以測試穿戴式血氧產品（定制治具）；

★  可選配U盤，編輯回放U盤文件內容。

SKX-1000F 性能如下

★  血氧飽和度模擬范圍：

     0.0%-100.0%，  初始值98.0%

     100.0%-71.0%，誤差≤1%

     70.9%-35.0%，  誤差≤2%

     34.9%-0.0%，    誤差≤3%

★  脈率模擬范圍：

     10bpm-500bpm，  步長為 1bpm，誤差≤1bpm     初始值80bpm

★  曲線選擇：

     OxiMax，MASIMO，MASIMO1，MASIMO2，BCI，NELLCOR，PM8000，iMEC10，EDAN，

     Creativ，BLT，Comen，GoldWay，Philips，GE Dash，ZonDon，Kantai，Nihon

     初始值：NELLCOR

★  脈搏信號幅度范圍（PI值）：

     0.04%-20.0%     初始值 4.0%

    1.0%-20.0%，步長1.0% ；0.1%-1.0%，步長0.1%；0.1%以下分0.08%、0.06%、0.04%三種強度

    弱灌注為脈搏信號幅度小于0.3%時的統稱

★  透光強度調整范圍：

      0-1000，  步長1

      透光強度調整為自動或手動，透光強度調整可以設置為不同類型的手指設置

★  脈搏強度調整范圍：

     血氧100.0%-81.0%時，脈搏強度最高為20.0%；

     血氧80.9%-71.0%時，  脈搏強度最高為15.0%；

     血氧70.9%-51.0%時，  脈搏強度最高為10.0%；

     血氧50.9%-0.0%時，    脈搏強度最高為8.0%；

★  手指類型：

     黑拇指，黃拇指，白拇指，黃食指，白食指，黑小指，黃小指，白小指；

★  干擾類型：

     無，漂移1-漂移12，抖動1，抖動2，抖動3等16種選項；

★  病例選擇：

     標準心率，心律不齊，心動過速，心動過緩，低血壓，高血壓，肥胖，特殊病例；

★  可以使用我公司提供的windows編輯軟件編輯合成多種脈搏波形，通過U盤進行波形輸出，通過更改采樣率及幅度值，可模擬多種脈搏波形，用于檢

     測血氧類設備的脈搏波識別算法的兼容性及廣泛性。可以應用此功能，對比于市場上成熟產品來快速完善新產品的定型。此外還提供波形文件存儲格

     式，可以將臨床采集的脈搏波形再次還原為模擬波形用于驗證算法等功能。在此功能處可以更改曲線和血氧數值。如果在此功能上有其它要求，可聯

     系我公司特殊定制。

注：當使用NELLCOR或者邁瑞曲線時，請必須選擇660nm/905nm的血氧探頭，這樣易于和臨床數據保持一致性；當使用BCI曲線時，請使用

         660nm/940nm的血氧探頭，這樣易于和臨床數據保持一致性；當選擇MASIMO曲線時，請使用MASIMO原裝探頭。

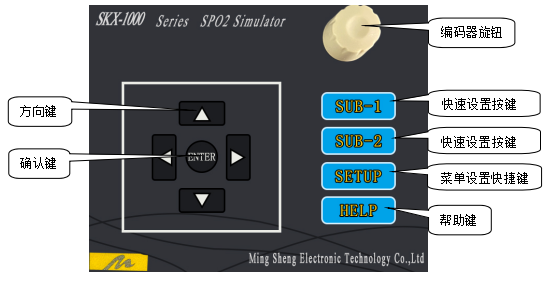

SKX-1000F 按鍵定義說明

SKX-1000F 的主要操作使用↑上、↓下、←左、→右、和ENTER（確認）鍵進行軟件操作，并配備了編碼器，所有的操作都可以通過編碼器進行操作，

編碼器有3種按鍵狀態，左轉，右轉，回車按鍵（代表確認）。當選擇某一項菜單后，可以使用確認鍵進行選擇，在選擇狀態下，可以使用左、右進行

數值更改。

SUB-1：快捷設置血氧飽和度數值組（血氧，脈率，脈搏強度），具體數值在菜單中設置。

SUB-2：快捷設置血氧飽和度數值組（血氧，脈率，脈搏強度），具體數值在菜單中設置。

SETUP：菜單設置快捷鍵。

Help   ：幫助鍵，打開幫助說明。

方向鍵 ：用于調整光標的位置，及時更改參數

ENTER：回車鍵即確認鍵，確認更改參數或者進入返回到某一窗口

編碼器 ：用于軟件界面中的操作，共有3個功能，左轉，右轉，按下（確認）。
