儀器圖在下方 SKX-9000T型 生命體征模擬儀（對參數生命體征模擬儀）
此款生命體征模擬儀是由銘昇公司依據市場需求，在綜合多款模擬儀檢測設備的基礎上整合開發出的一款多功能檢測設備。可模擬人體生命體征的多
個生理參數，包含了心電、心率、呼吸、體溫、無創血壓、脈搏、血氧飽和度、脈率、除顫儀心電信號模擬、除顫能量檢測等，可應用于模擬檢測多款醫
療儀器，實用性極強，性價比極高。國產檢測設備非他莫屬。具體功能介紹如下！
尺寸重量說明（以下均為手工測量，可能略有誤差，具體以實物為準）
名稱 | 長 | 寬 | 高 |
機器尺寸 | 28 | 21.8 | 16 |
大號皮箱尺寸 | 42 | 33.4 | 20.4 |
紙箱尺寸 | 47 | 38.5 | 26.5 |
附屬品紙箱尺寸 | 32.5 | 31.8 | 31 |
主機箱子重量：8.85公斤 | |||
參數內容：
無創血壓、血氧、心電、體溫、呼吸模擬及除顫能量檢測及波形模擬
儀器特點：
? 采用10個香蕉插座，5個心電接頭，可以方便快捷連接監護儀、心電圖機等心電類產品導聯線。
? 內置大容量鋰電池，電源管理模塊，在使用過程中保證電源穩定、低干擾的輸出。
? 采用按鍵+編碼器+觸摸屏操作，參數設置簡單、方便，快捷，方便用戶操作。
? 采用7寸TFT顯示屏，顯示各項參數內容。
應用范圍：
醫療儀器設備的開發、設備廠家的質控，醫院設備科的質控，醫療設備的全項目檢測
集成醫藥行業標準（醫療設備廠家采用的標準）：
1、《YY 1079-2008 心電監護儀》
2、《YY 1139-2013 心電診斷設備》
3、《YY 0885-2013 動態心電圖系統》
集成國家計量檢定規程（質檢局采用的檢定規程）：
1、《JJG 692-2010 無創自動測量血壓計》
2、《JJG 760-2003 心電監護儀》
3、《JJG 1041-2008 數字心電圖機》
4、《JJG 543-2008 心電圖機檢定規程》
5、《JJG 1042-2008 動態（可移動）心電圖機檢定規程》
6、《JJF 1149-2014 心臟除顫器校準規范》
7、《JJG 1163-2019 多參數監護儀》
可在軟件的提示下，告別繁瑣難懂的標準，按照分步操作儀器自動生成檢測信號，即可分步檢測心電設備。
性能介紹：
心電部分：
波形選擇：選擇ECG模擬模塊儀生成的ECG波形種類，請注意，當選擇此功能時，必須將異常波形功能關閉（Off），否則不會產生對應的波形；
? 正常波形：用于測試導聯線連接及檢測波形是否正常功能，心率范圍20bpm-200bpm；
? 尖角波形：用于檢測心率范圍，設置范圍10bpm-400bpm；
? 心率不齊：內置四種數據庫標準的心率不齊波形，分別是
二 聯 率 ：（心率為80bpm或者40bpm）
緩變二聯率：（心率為60bpm或者30bpm）
快變二聯率：（心率為120bpm）
雙 向 收 縮：（心率為90bpm或者45bpm）；
? 方 波：檢測掃描速度或者時間常數，頻率范圍0.2Hz-10Hz；
? 正弦波形：用于檢測幅頻特性，頻率范圍1Hz-200Hz；
? 三角波形：底部寬度更改的尖角波形，用于檢測心率的檢測范圍，起搏壓擺率，寬度范圍10ms-200ms；
? 前置起搏：用于檢測帶起搏信號的波形心率準確性，起搏脈沖寬度為1ms-20ms；
? Q R S T：用于測試高大T波的抑制能力、心率計的幅度范圍檢測、寬度范圍檢測（成人、兒童、新生兒）、
幅度檢測范圍（成人、兒童、新生兒）；
呼吸幅度：設置呼吸波的變化幅度，范圍0.3Ω-3Ω；
T波數值 ：設置模擬QRST波形組中的T波的幅度0.00mV-1.20mV；
R波寬度 ：設置模擬QRST波形組中的R波的底部寬度，設置范圍10mS-200mS；
R波幅度 ：設置模擬QRST波形組中的R波的幅度，設置范圍0.20mV-2.00mV；
信號幅度：設置ECG模塊中產生的波形的信號幅度，包括尖角波形，方波，正弦波形，三角波形，前置起搏的脈沖信號幅度，
設置范圍0.20mV-4.00mV；
幅度步長：設置心電信號的幅度更改的步長；
心率頻率：設置對應心電模塊的對應波形的數值選擇；可以通過觸摸屏按鍵進行增加、減小、確認操作；在不同的波形選擇種類中，代表不同的含義，
1、正常波形、尖角波形、QRS-T波：心率數值，單位bpm
2、MIT數據庫中心率不齊，代表不同類別的四類心電波形
3、方波、正弦波：代表波形的頻率，單位Hz
4、三角波形：代表三角波形的底部寬度，單位ms
5、前置起搏：代表前置起搏脈沖的脈沖寬度，單位ms
呼 吸 率 ：呼吸率數值，范圍5 bpm -120 bpm
部分檢測項目列表：
可以按照國家相關標準對心電監護儀、心電圖機、Hollter等心電設備進行檢測。
★ 高大T波的抑制能力檢測；
★ 對4種新心率不齊波形的檢測；
★ 耐極化電壓的檢測；
★ 對同步、異步起搏脈沖抑制檢測，是否可以檢測到起搏信號，并不影響心率準確性；
★ 對QRS波幅度及間期的范圍檢測，用于檢測心率在成人新生兒中的準確性；
★ 可以檢測心率的測量范圍及準確度；
★ 檢測心電設備的輸入動態范圍；
★ 檢測心電設備的輸入阻抗；
★ 心電設備的時間基準的準確度（走紙速度）；
★ 定標電壓；
★ 檢測起搏脈沖的顯示能力；
★ 各種基本信號；
★ 多達34種異常心電波形（PVC）；
呼吸部分：
★ 模擬方式：阻抗式呼吸（監護儀用呼吸檢測方式）
★ 呼 吸 率：5-120 bpm 步長 1bpm 默認 30bpm
★ 呼吸幅度：0.3Ω-3Ω 步長0.1Ω 默認1Ω
★ 基線阻抗：1K
體溫部分：
★ 針對熱敏電阻式體溫傳感器，可以模擬2個特定體溫值，36.6℃和41.0℃。
★ 適用于兩種體溫探頭YSI、CY-F。
血氧部分：
★ 血氧飽和度模擬范圍：
100%-71%， 步長為1%，誤差≤1% 初始值98%
70%-60%， 步長為1%，誤差≤2%
59%-35%， 步長為1%，誤差≤3%
★ 脈率模擬范圍：
15bpm-300bpm， 步長為 1bpm，誤差≤1bpm 初始值80bpm
★ 透光強度調整范圍：
透光強度調整為自動或手動，透光強度調整可以設置為不同類型的手指設置
1-999 (模擬不同粗細、膚色的手指） 步長 1
★ 曲線選擇：
BCI，NELLCOR，MINDRAY，MASIMO1，OxiMax，MASIMO2，EDAN，Creativ，
BLT，Comen，GoldWay，Philips，GE Dash，ZonDon，Kantai，MASIMO
初始值NELLCOR
★ 脈搏信號幅度范圍：
0.1%-20% 初始值 4%
1%-20%，步長1%； 0.1%-1%，步長0.1%；
弱灌注為脈搏信號幅度小于0.3%時的統稱
★ 波形形態：三角波、脈搏波
★ 靈 敏 度 ：正常、低、中、高
★ 波長交換：開、關
★ 手指類型：黑拇指，黃拇指，白拇指，黑食指，黃食指，白食指，黃小指，白小指
★ 驅動方式：脈沖、連續
★ 血壓特性：
? 臂式和腕式袖帶監護儀的動態血壓（BP）模擬
? 內置氣泵：用于高壓和低壓放氣檢查、泄漏檢查及提供壓力源
? 內置兒童袖帶：可以不接袖帶，直接對無創血壓監護儀進行測試
? 采用高精度壓力傳感器，數值更加精準
? 具有對血壓儀器進行壓力校準功能
? 集成《JJG692-2010》標準，按照軟件流程操作即可完成標準檢測。
◆ 參數：
量 程：（0~60）kPa
精度等級：±0.1%F.S
絕對誤差：＜0.5mmHg（0mmHg-300mmHg）
靜態壓力： 0 mmHg 到 450 mmHg
壓 力 源： 可以產生15mmHg-410mmHg壓力
壓力測試： 壓力端口靜態壓力從0-450mmHg
壓力分辨率：0.1mmHg
脈搏范圍： 30bpm-250bpm
脈搏容積： 0.10cc-1.40cc
過壓保護： 310mmHg
泄 漏 率： ≤0.4mmHg/分鐘 ，在500mL容積,300mmHg時
≤1mmHg/分鐘 ， 在100mL容積,300mmHg時
◆ 標準血壓模擬數值：
血壓：30/10(16) 脈搏 80
血壓：50/30(36) 脈搏 80
血壓：60/30(40) 脈搏 80
血壓：80/50(60) 脈搏 80
血壓：100/65(76) 脈搏 80
血壓：120/80(93) 脈搏 80
血壓：150/100(116) 脈搏 80
血壓：200/150(166) 脈搏 80
血壓：255/195(215) 脈搏 80
◆ 非標準血壓模擬數值：
血壓：280/220 (253) 脈搏 80
血壓：240/180 (200) 脈搏 80
血壓：190/120 (143) 脈搏 80
血壓：140/90 (106) 脈搏 80
血壓：115/60 (78) 脈搏 80
血壓：110/80(90) 脈搏 80
血壓：80/40 (53) 脈搏 80
血壓：50/22 (31) 脈搏 80
血壓：38/15 (22) 脈搏 80
血壓：100/40 (60) 脈搏 80
血壓：120/90 (100) 脈搏 80
血壓：160/120 (133) 脈搏 80
血壓：200/160(175) 脈搏 80
除顫模擬部分性能：
◆ 能量測量范圍0-400J，模擬儀最大允許誤差±5%或者±2J
◆ 內置50R大功率電阻
◆ 可模擬輸出室顫，室速，停博，房顫，80bpm竇性心律
◆ 可以輸出0.5mV-2mV，1Hz-25Hz正弦波形
◆ 可輸出標準心率信號，心率范圍30-300bpm
◆ 可以輸出0.5mV-2mV，1Hz-10Hz方波
◆ 可測量同步除顫延遲時間，誤差小于2ms
目前的產品圖片和下面的圖相差不大。尺寸是一樣的。
機器尺寸：長26，寬22，高16（厘米）

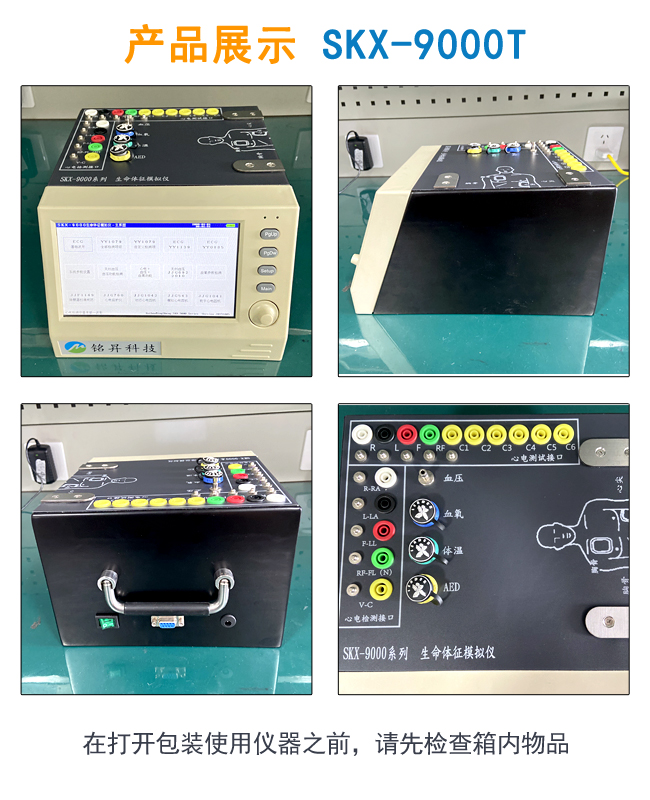

儀器整體圖

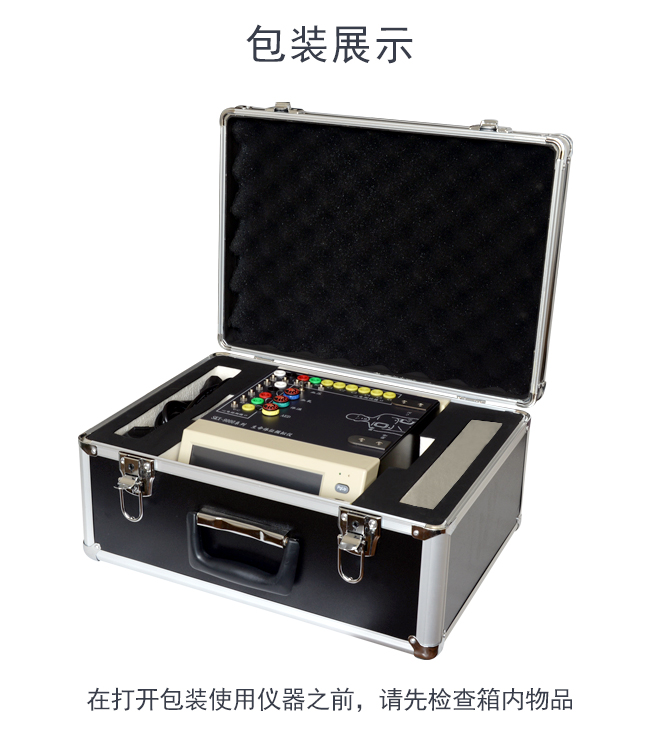

皮箱尺寸（方便攜帶）：長42寬30高20（厘米）
皮箱外面會有一個紙箱再次包裝發貨。所以運輸過程中的安全性有保證。

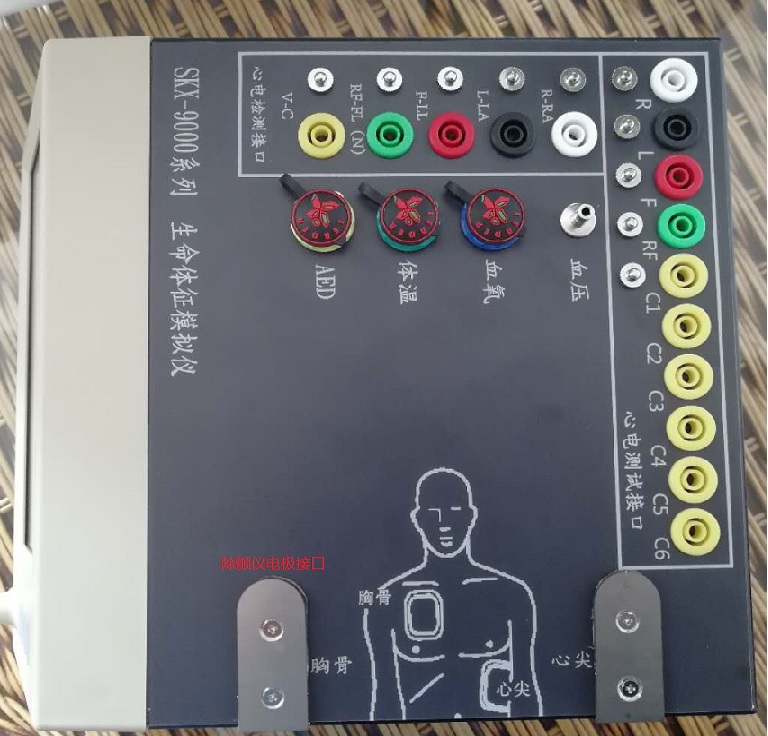

儀器上面整體圖

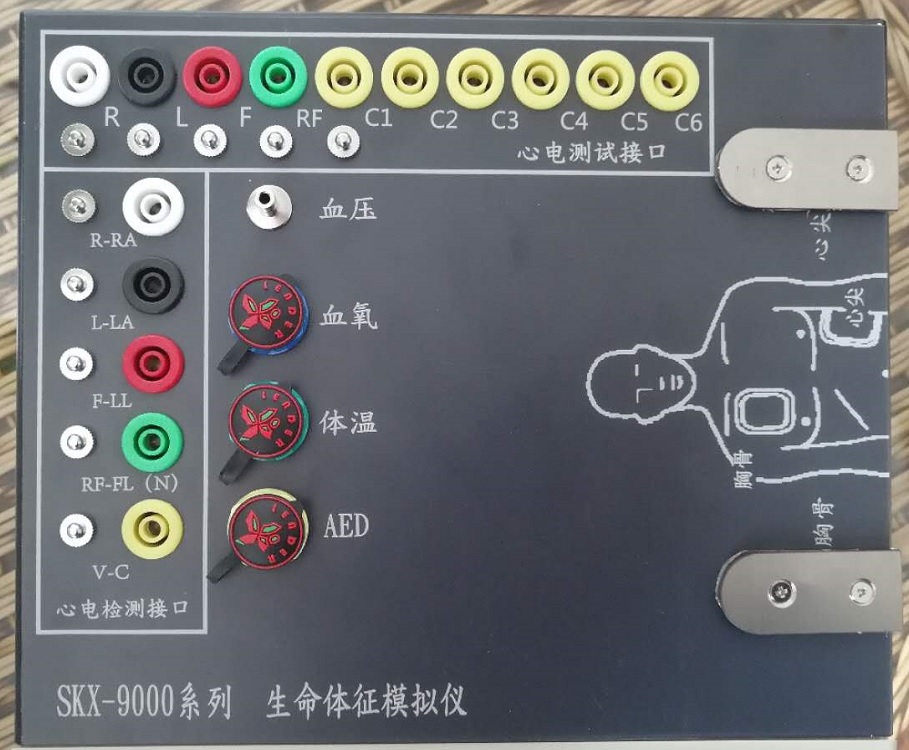

儀器上方面板接口
儀器界面測試除顫儀電量

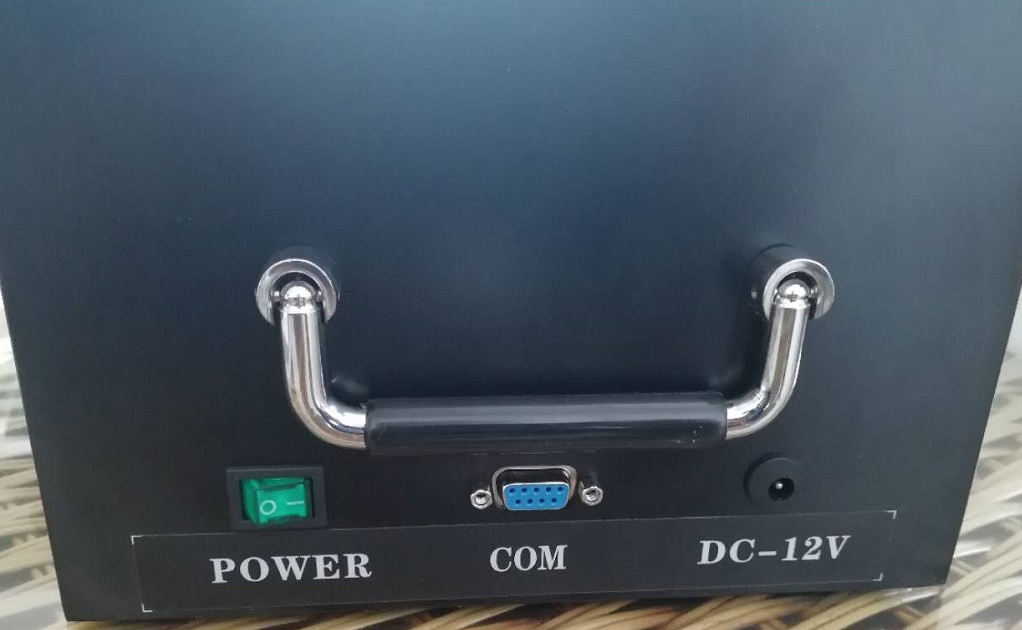

儀器后面圖
